灌缝胶

产品编号：TOF-186 产品名称：灌缝胶 规 格：12KG/组 产品备注：LAOLSH牢力士 产品类别：混凝土裂缝修补产品系列
产品说明

TOF-186灌缝胶是一种A、B两组分改性环氧树脂类低粘度液状的胶粘剂，其粘度低、放热少、配比宽松，适用期长、浆液灌注工艺简便。
一、产品特点：
1、极强的渗透力，粘度很低
2、抗老化及耐水及酸，碱性好
3、不含挥发性溶剂，硬化时不收缩
4、固化后具有优异的韧性和抗冲击能力
二、使用范围：本品广泛用于在混凝土桥梁、房屋、水利、路面等工程中的裂缝注胶修补，以及混凝土内部蜂窝、疏松等缺陷的补强注胶修补，玻璃钢防腐、结构表面涂层防腐施工。适用于对混凝土构件、砖混构件所产生的缝隙进行灌注粘结，达到裂缝修复加固的目的。
三、性  能：

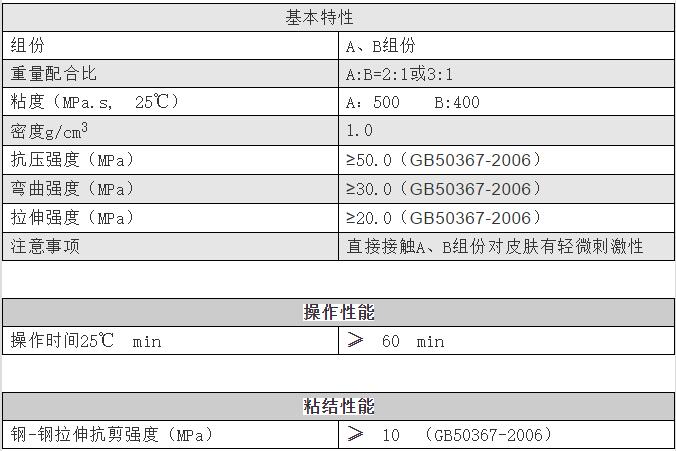

灌缝加固结构胶性能

注：1.钢试件材质Q235；

 2.试件粘接前均进行粗糙、洁净（除油、除绣、除尘）处理

3.上述数据是建立在试验结果均值基础之上的，供参考

灌缝胶的施工流程：
裂缝检查→裂缝处理→用封口胶埋设灌胶嘴→封缝→密封检查→配制灌缝胶→灌胶→结束→检验
裂缝灌胶施工指导
1 裂缝检查
全面查清裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿及漏水情况，以便确定处理方案。裂缝宽度可用读数显微镜测量，裂缝的深度和走向可用超声、压水或钻孔取样等方法检查。
2 裂缝处理
对较小的混凝土构件的裂缝，用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰，用酒精或丙酮将沿缝两侧2-3cm范围擦拭干净。对较大的混凝土构件中较深的裂缝，为有效封缝，可沿裂缝凿“V”形槽。对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌浆，以使浆液进入裂缝有更广的通路。
3 设置灌浆嘴
   在裂缝的交错处、裂缝较宽处及裂缝端部必须设置灌浆嘴，灌浆嘴的间距根据裂缝大小、走向及结构形式而定，一般缝宽0.3-0.5mm时灌浆嘴间距为30-50cm，在一条裂缝上必须设置有进浆、排气或出浆口。灌浆嘴可先用TOF-187封口胶粘贴在预定位置，也可在封缝时一同粘贴。应特别注意防止堵塞灌浆嘴。
4 封缝
   封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。裂缝的封闭使用TOF-187封口胶，按推荐配胶比例称取并调配TOF-187封口胶，用油灰刀沿裂缝往复涂刮后均匀涂抹一层厚约1-2mm、宽2-3cm的胶泥，注意防止小气泡及密封不严。
5 封缝检验
一般情况下，封缝后1-2天即可进行试漏检验，以检查裂缝的密封效果及贯通情况。若用压缩空气进行试漏试验，可沿裂缝涂刷一层肥皂水，从灌浆嘴吹入压缩空气（压力与灌浆压力相同），漏气处可再行封闭；若用压力水进行试漏试验，检验完毕后应用压缩空气吹净积水，并留有足够的时间让裂缝干燥。对重要构件或走向复杂的裂缝，建议进行试漏检验，以确保注胶效果。
6 配制灌浆胶液
   配制TOF-186胶液前应将A、B两组分充分摇匀，根据估计的灌胶量按推荐配胶比准确称量两组分并混合均匀。从胶液混合开始，注胶操作应在胶液适用期内完成（25℃时约为90分钟）。
7 灌胶
   灌胶操作应使用专用的注胶器具。灌胶前，应用压缩空气将孔缝吹净，达到无水干燥状态。根据裂缝区域大小，可采用单孔灌胶或分区群孔灌胶。在一条裂缝上的灌胶可由浅到深，由下而上，由一端到另一端。灌胶压力常采用0.2MPa，在保证灌胶顺畅的情况下，采用较低的灌胶压力和较长的灌胶时间，可获得更好的灌胶效果。当最后一个出胶口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌胶。拆除管路，并注意防止流胶。
8 胶液固化
   应在5℃以上的环境中固化，固化时间视环境温度而定。一般情况（25℃）下固化7天即可。
9 灌胶效果检验
   灌胶结束后应检验灌胶效果及质量，凡有不密实等不合格情况，应进行补注。灌胶效果一般可采用压水检查，在裂缝较多、灌胶质量较差的部位设置检查孔，水压值一般为灌胶压力的70-80%，基本不吸水、不渗漏即可认为合格。对大型构件，还可选择适当部位进行钻芯取样检查，并可将芯样加工成试件进行力学性能试验。
四、包装、储存
产品采用金属桶包装，具体包装以实际包装标签为准。贮存在环境温度5℃~25℃的干燥、清洁的库房内，不得露天堆放或雨淋，不得损坏包装，A、B两组分应分开存放，避免混杂。自生产之日起，有效贮存期为12个月。
五、注意事项：
1、施工前请按标注比例做小样试验，B组份多则固化快，B组份少则慢，实际操作可根据具体情况确定配比；
2、气温影响固化效果，气温高则固化快，气温低则减慢；
3、安全及毒性特征：本品非易燃、易爆危险品，运输安全，有轻微异味，胶液固化后无毒；
4、使用中如出现其他问题请及时与牢力士建材有限公司联系。
